6K激光数字互动魔屏

视频展示

产品介绍

概念：

6K激光数字互动魔屏是高清分辨率+激光互动识别+魔屏动静态矩阵展示系统为一体的高科技展示设备，相比传统的触摸识别系统更加精确，抗干扰能力更强，支持多人和多点触控。

功能设计：

6K激光数字互动魔屏分辨可达5760*2160，可以配合液晶拼接屏进行显示。该系统采用激光识别系统，任何不透明的物体都可以当作操控笔使用:采用图像识别技术;在互动区域内，任何条状不透明物体都可以当成操控笔来使用。触控面上安装一个红外激光模块，在画面上形成一个高于表面1-2mm厚度、约1mm不可见的光膜，当手指或任何不透明的物体接触表面时，光线被反射到设置画面正上方的一个信号感应器，在通过对光点位置的精确计算，得到这个点的坐标。它可以将整个电脑画面分割成不同的展示模块，每个展示模块展示的动静态内容不同，并可以单独触摸交互，他们之间是独立运行，互相不受干扰。

产品参数：

1.▲支持多点触控:30点

2.▲定位:可以自动定位，手动定位二种方式。自动定位可自行寻找画面区域进行校正

3.▲刷新率：60帧/秒

4.▲定位精度：2mm以内

5.▲支持自动校正:五秒钟高精准度自动校正，使操作更简便

6.▲无边框：100%无任何边框即可实现高精度触控。

7.▲支持激光笔隔空触控

8.▲具有免维护功能，通过物理按键实现自动校准功能

9.▲支持自动拼接，融合处书写不断线

10. 高集成，便携式，高稳定性:整套产品核心部件重量不超过1kg; 安装时，只需用用螺丝或双面胶将激光发射器固定在平整的墙上或板体上即可，板体或墙无需改造。整个过程无需专业技术，任何人都能安装。 其中软件调试5秒钟。年返修率低于1%

11.安装方式：激光发射器安装于投影画面居中正上方，通过电源线独立供电。内置参考用可见一字红光，通过精心设计的两颗调节旋钮调节垂直与水平角度，无需开启投影与电脑即可完成光膜调节。信号接收器通过usb线连接电脑，安装于投影机一端通过万向支架固定。

12.任何不透明的物体都可以当作操控笔使用:采用图像识别技术;在互动区域内，任何条状不透明物体都可以当成操控笔来使用。

13.延时：<70 ms。

系统组成

由中控服务器、信号管理器、交换机、路由器、电脑、显示器、激光识别系统以及音频设备组成。

电脑工作站：所需的计算机系统应具有很高的计算速度和图形处理能力。

显示设备：从成像系统图示可以看出，显示器接收来自电脑工作站的图形信号，然后把信号直接投影到屏幕上。显示器不仅要求可靠性好，而且要求图形分辨率高、亮度高等性能。

激光识别系统：当手指或任何不透明的物体接触表面时，光线被反射到设置画面正上方的一个信号感应器，在通过对光点位置的精确计算，得到这个点的坐标。

音频设备：图形工作站的声音输出进入一套专用音箱设备、音箱位于角落或者隐蔽在机箱，它由声音合成器来控制。

安装方式

激光发射器安装于投影画面居中正上方，通过电源线独立供电。内置参考用可见一字红光，通过精心设计的两颗调节旋钮调节垂直与水平角度，无需开启投影与电脑即可完成光膜调节。信号接收器通过usb线连接电脑，安装于投影机一端通过万向支架固定。

展现优势

任何不透明的物体都可以当作操控笔使用:采用图像识别技术;在互动区域内，任何条状不透明物体都可以当成操控笔来使用。

高集成，便携式，高稳定性:整套产品核心部件重量不超过1kg; 安装时，只需用用螺丝或双面胶将激光发射器固定在平整的墙上或板体上即可，板体或墙无需改造。整个过程无需专业技术，任何人都能安装。 其中软件调试5秒钟。年返修率低于1%

应用领域

教学和科研典型系统应用领域：

◆ 模拟驾驶、训练、演示、教学、培训等

◆生物医学工程（虚拟手术/医学分析；基因/遗传/分子结构研究）

◆ 地质、矿产、石油

◆ 航空航天、科学可视化

◆ 军事模拟、指挥、虚拟战场、电子对抗

◆ 地形地貌、地理信息系统（GIS）

◆ 建筑视景与城市规划

◆ 地震及消防演练仿真

案例展示

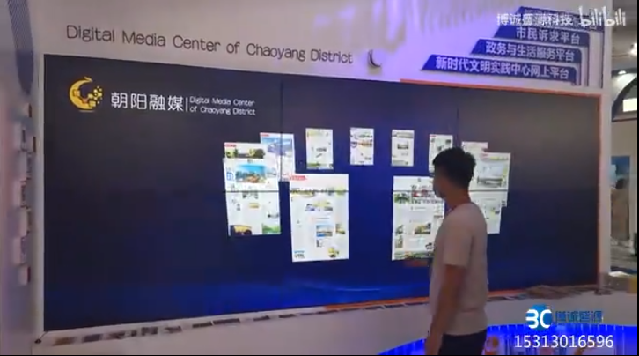

北京融媒体

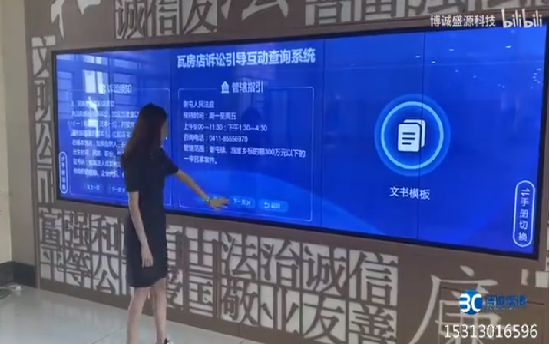

大连瓦房店法院院史馆
